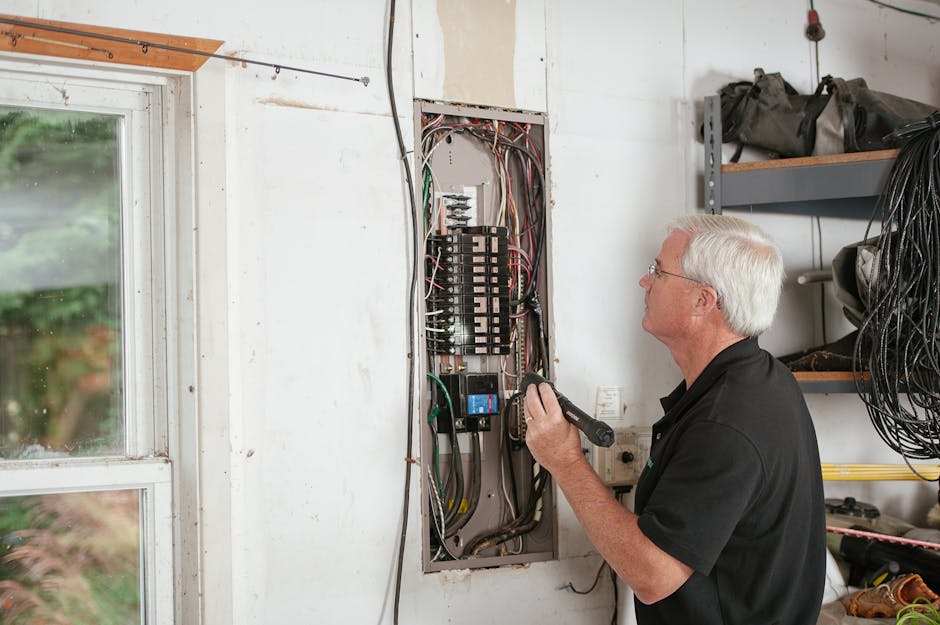

Vous êtes-vous déjà demandé ce qui se cachait derrière les murs de votre maison, là où l’électricité prend vie ? L’installation d’un tableau électrique principal 200A peut sembler une tâche herculéenne, réservée aux seuls experts. Et c’est vrai qu’il y a des étapes techniques et des règles de sécurité à ne jamais prendre à la légère. Mais comprendre les fondamentaux, c’est déjà un grand pas pour tout propriétaire, bricoleur averti ou simple curieux. Alors, prenez un café, installez-vous confortablement, et explorons ensemble les secrets du câblage tableau électrique 200a.
Découverte du Tableau Électrique : Le Modèle 200A de Square D
Quand on parle de tableau électrique, on pense souvent à une boîte un peu austère. Mais les modèles modernes, comme ce boîtier Square D de 200 ampères, 80 circuits et 40 emplacements, intègrent des innovations bien pensées. Sa particularité ? Un système « plug-on neutral », qui simplifie considérablement le câblage. Finis les « pigtails » (ces petites tresses de fils) pour les neutres, l’installation est plus rapide et plus propre.
Dans cette boîte, on trouve généralement tout le nécessaire : les instructions (toujours bonnes à lire !), la vis de liaison, les caches pour les bornes principales (une mesure de sécurité indispensable aujourd’hui), et même quelques disjoncteurs standard pour démarrer. Les dimensions sont souvent optimisées, ce qui permet à ces tableaux de s’intégrer parfaitement entre deux montants de cloison standard. Saviez-vous que, selon le modèle, un tableau peut même être installé à l’envers ou sur le côté ? La flexibilité est au rendez-vous.
Petite note importante : les inspecteurs sont parfois exigeants sur la hauteur d’installation. Par exemple, aucun disjoncteur ne doit être plus haut que 2 mètres (environ 6 pieds 7 pouces) du sol. Pensez à vérifier les normes locales, car chaque région a ses spécificités !
Fixation et Raccordement du Câble d’Alimentation (SEU)
La première étape, c’est de fixer solidement ce géant au mur. On utilise généralement des vis à bois de bonne taille avec des rondelles, en prenant soin de vérifier l’aplomb avec un niveau. Ensuite, il faut préparer le boîtier en retirant les « knockouts » (les opercules prédécoupés) nécessaires pour faire passer le câble d’alimentation (le câble SEU). Un tournevis et un marteau font généralement l’affaire.
L’installation du serre-câble de deux pouces pour le câble SEU est une étape cruciale. Il maintient le câble fermement en place et est complété par une bague de protection qui évite d’endommager l’isolant du câble avec les bords coupants du boîtier. Le câble SEU, souvent de gros calibre, peut être un peu difficile à manipuler – certains le décrivent comme « combattre un taureau » !
Une fois en place, on dénude la gaine extérieure du câble. Prudence : il faut juste la marquer sans couper les fils à l’intérieur. Vient ensuite une étape souvent sous-estimée pour les fils en aluminium : l’application d’un composé antioxydant. Des produits comme Oxgard ou Noalox sont conçus pour empêcher l’oxydation excessive de ces fils, assurant ainsi une meilleure conductivité et une sécurité accrue. On les enduit généreusement avant de les insérer dans les cosses principales et de serrer fermement. Un serrage égal des deux côtés est essentiel.
Enfin, la vis de liaison (bonding screw) est installée. Elle assure la continuité électrique entre le panneau et la terre, un détail qui change tout pour la sécurité de l’installation.
Une Mise à la Terre Robuste : Les Piquets et le Câblage
Avant même de penser aux disjoncteurs, la mise à la terre maison doit être impeccable. L’idée est d’installer deux piquets de terre, espacés d’au moins 1,80 mètre (six pieds). Plus d’espace, c’est toujours mieux ! Pour enfoncer ces piquets, il faut de l’huile de coude, parfois un marteau plus lourd si le sol est récalcitrant.
Une fois les piquets en place, un câble de cuivre nu de calibre 6 (ou 4, selon les codes locaux, vérifiez toujours !) les relie au panneau. Il est essentiel que ce fil de terre soit une seule et même longueur, sans coupure ni épissure. On utilise des pinces de mise à la terre universelles pour fixer le câble aux piquets, en s’assurant de bien serrer sans jamais forcer au point d’endommager la connexion. Ce câble est ensuite acheminé jusqu’au tableau, passant par un opercule dédié. Il est coupé à la bonne longueur et inséré dans une borne spécifique du panneau, puis serré. L’inspecteur vérifiera cette installation, donc il est courant de laisser les piquets de terre non recouverts jusqu’à son passage, enfouis environ 30 cm sous le niveau du sol.
Câblage des Disjoncteurs : Bipolaires et AFCI
Avec la structure en place, on peut commencer le raccordement des circuits. Il est souvent plus facile de percer les trous dans les montants pour les câbles avant d’avoir une jungle de fils. Chaque câble, qu’il s’agisse d’un 10/3, 10/2 ou 12/2, est sécurisé à moins de 30 cm (12 pouces) du panneau à l’aide de connecteurs Romex. Il existe des connecteurs à visser et des versions « snap-lock » qui s’enclenchent simplement.
Pour le câblage, une bonne organisation est la clé. On dénude la gaine extérieure des câbles avec un couteau utilitaire, toujours en douceur pour ne pas abîmer les conducteurs. Une astuce pratique consiste à couper l’extrémité de la gaine (qui contient l’étiquette du circuit) et à la glisser sur le fil noir dénudé, pour ne jamais perdre le repère du circuit.
Parlons disjoncteurs :
* Les disjoncteurs bipolaires (pour chauffe-eau, sèche-linge) : Ce sont des disjoncteurs doubles, souvent de 30 ampères. On les clipse dans le tableau (assurez-vous que le panneau n’est pas sous tension !). Les fils sont ensuite coupés à longueur, dénudés (environ un quart de pouce) et insérés dans les bornes à vis du disjoncteur. Le fil de terre se raccorde à la barre de terre. Parfois, un fil blanc peut agir comme une phase (fil chaud) dans ces circuits, donc ne vous fiez pas toujours à la couleur conventionnelle, mais à la fonction.
* Les disjoncteurs de protection contre les défauts d’arc (AFCI) : C’est une technologie de sécurité moderne. Ces disjoncteurs ont un design particulier : le fil de phase (noir) et le fil neutre (blanc) se raccordent directement au disjoncteur lui-même. Grâce au système « plug-on neutral », le fil neutre du disjoncteur se clipse directement sur la barre de neutre du panneau, simplifiant le raccordement. Le fil de terre va à la barre de terre commune. Ces disjoncteurs sont essentiels pour prévenir les incendies causés par des arcs électriques. (Note : En France, nos normes [NF C 15-100] imposent des disjoncteurs différentiels 30mA pour la protection des personnes, et pour les défauts d’arc, des AFDD peuvent être requis pour certains circuits, complémentaires aux disjoncteurs).
Après chaque installation de disjoncteur, c’est une excellente habitude de noter immédiatement le circuit correspondant sur le tableau des circuits, souvent situé à l’intérieur de la porte du panneau. Cela vous sauvera bien des maux de tête plus tard !
Conseils et Finitions : Organisation, Sécurité et Couverture
Une fois tous les disjoncteurs en place, l’objectif est de rendre l’ensemble propre et sûr. Regroupez les fils de terre à l’arrière du panneau et connectez-les à la barre de terre. L’organisation est primordiale pour un accès facile et une meilleure circulation de l’air. N’oubliez pas de fixer tous les câbles à l’aide de sangles ou d’agrafes à moins de 30 cm du panneau et d’utiliser des plaques de protection pour éviter que des vis ou des clous ne percent les fils lors de la pose des cloisons sèches.
Les caches de bornes, fournis avec le panneau, sont installés sur les bornes principales. C’est une petite pièce de plastique, mais elle ajoute une couche de sécurité vitale en empêchant tout contact accidentel avec ces points sous tension, même si le disjoncteur principal est coupé.
La dernière étape est la pose du couvercle du tableau. On retire les « twist-outs » (les petits opercules) correspondant aux emplacements des disjoncteurs installés. S’il manque des opercules sur le couvercle (ce qui arrive !), des « plate fillers » (caches d’obturation) sont utilisés pour boucher les espaces vides. Ces petites pièces noires se clipsent et garantissent que le panneau est entièrement fermé. Le couvercle est ensuite fixé avec les vis fournies.
Enfin, une fois tout est en place, vous disposez d’un tableau répertoriant chaque circuit. Et pour certains appareils comme le lave-vaisselle ou le chauffe-eau, on peut installer un dispositif de verrouillage (padlock attachment) sur le disjoncteur. C’est une sécurité supplémentaire pour les électriciens intervenant sur ces appareils, garantissant que le courant ne peut être rétabli accidentellement.
L’installation complète d’un tableau électrique est un travail conséquent, qui peut prendre plusieurs jours. Mais la satisfaction de comprendre et de voir un système électrique propre et sécurisé est immense. N’oubliez jamais qu’en cas de doute, ou pour des travaux engageant la sécurité de votre foyer, l’avis d’un professionnel certifié est toujours la meilleure option.
Questions Fréquemment Posées
Doit-on obligatoirement faire appel à un électricien professionnel pour l’installation d’un tableau électrique en France ?
Oui, en France, les travaux électriques majeurs, y compris l’installation d’un tableau électrique principal, doivent être réalisés ou validés par un professionnel qualifié. La norme NF C 15-100 est très stricte et l’intervention d’un électricien est nécessaire pour garantir la conformité et la sécurité de l’installation. Un Consuel (Comité National pour la Sécurité des Usagers de l’Électricité) est d’ailleurs obligatoire avant la mise sous tension par le fournisseur d’énergie.
À quoi sert le composé antioxydant sur les fils en aluminium ?
Le composé antioxydant, comme Oxgard ou Noalox, est appliqué sur les fils en aluminium pour prévenir leur oxydation au contact de l’air. L’oxydation peut créer une résistance électrique, entraînant un échauffement et un risque d’incendie. Ce composé assure une meilleure conductivité et une connexion plus stable et plus sûre.
Quelles sont les principales précautions de sécurité à prendre lors du câblage d’un tableau électrique ?
La sécurité est primordiale ! Assurez-vous toujours que le courant est coupé au disjoncteur principal avant de commencer les travaux. Portez des équipements de protection individuelle (lunettes de sécurité, gants isolants). Ne travaillez jamais seul si possible. Vérifiez l’absence de tension avec un multimètre avant de toucher aux fils. Enfin, respectez scrupuleusement les codes et normes électriques en vigueur dans votre pays.
